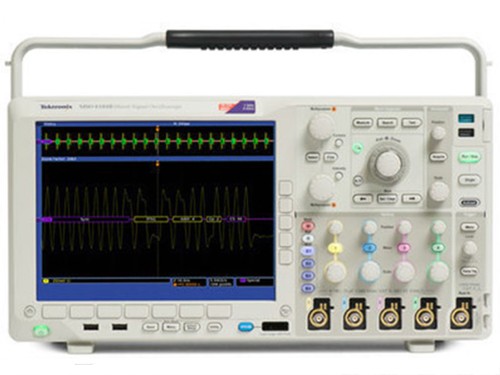

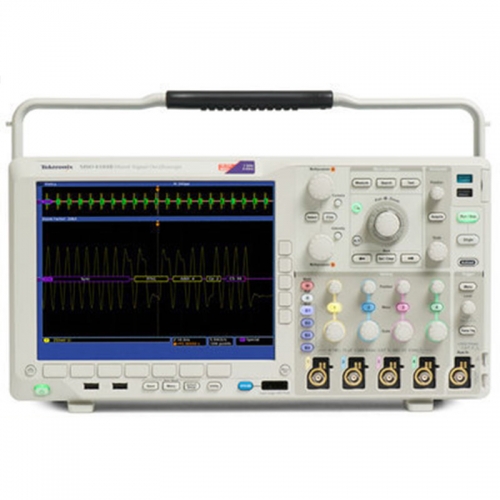

Tektronix泰克 DPO4104B示波器
主要性能指標
1 GHz, 500 MHz, 350 MHz 帶寬型號
4 通道型號
16 條數字通道(MSO 系列)
所有通道上高達5 GS/s 的采樣率
所有通道上20 M點的記錄長度
>50,000?wfm/s的最大波形捕獲速率
標配無源電壓探頭，<4 pF 電容負荷及500 MHz或1 GHz 模擬帶寬
成套高級觸發
簡便易用功能
Wave Inspector?控制功能，輕松導航和自動搜索波形數據
29種自動測量、波形直方圖和FFT分析，簡化波形分析
TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自 動定標和確定單位
10.4 英寸(264 mm) XGA 彩色顯示器
體積小，重量輕－ 僅厚5.4 英寸(137mm)，僅重11 磅(5 公 斤)
連接能力
USB 2.0 主控端口四個，前后面板各兩個，用于迅速簡便地存儲數據、進行打印及連接USB 鍵盤
后面板上的USB 2.0設備端口，簡便地連接PC或直接打印兼容PictBridge?的打印機
集成10/100/1000BASE-T以太網和VGA端口，用于連接網絡，VGA視頻輸出端口，可以把示波器顯示畫面導出到監視 器或投影儀上
選配串行觸發和分析功能
I2C, SPI, USB, 以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自串行總線的自動觸發、解碼和搜索
混合信號設計和分析(MSO系列)
并行自動觸發、解碼和搜索功能
每條通道獨立設置門限
多通道建立時間和保持時間觸發
MagniVu" 高速采集技術，在數字通道上提供了60.6 ps的精細定時分辨率
選配應用支持
電源分析
極限和模板測試
HDTV和自定義視頻分析
多功能混合信號設計調試工具
通過MSO/DPO4000B系列示波器，您可以使用一臺儀器查看模擬信號、數字信號和串行信號，迅速找到和診斷復雜的嵌入式系統設計中的問題。由于高達1 GHz的帶寬及所有通道上5倍的過采樣率，您可以獲得必要的性能，查看快速變化的信號細節。MSO/DPO4000B上所有通道標配高達20 M點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
泰克MSO/DPO4000B系列示波器的數字熒光技術可以快速查看異常信號，Wave Inspector?控制功能可以迅速導航波形。其可以自動進行串行總線和電源分析，執行極限和模板測試，為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。
