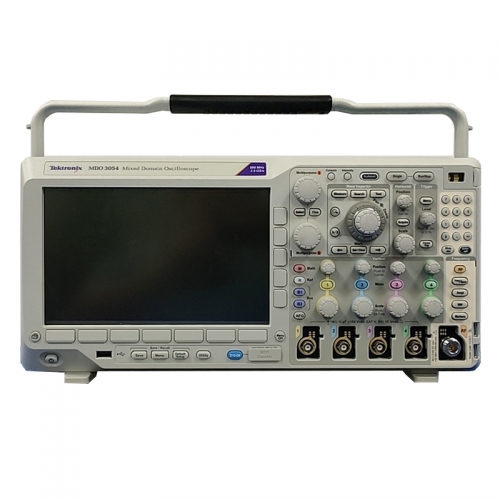

主要性能指標
1.示波器
分為 2 條模擬通道和 4 條模擬通道兩種型號
1 GHz、500 MHz、350 MHz、200 MHz 和 100 MHz 帶寬型號
帶寬可升級（最高達 1 GHz）
最高達 5 GS/s 采樣率
所有通道上 10 M 記錄長度
>280,000 wfm/s 的最大波形捕獲速率
標配無源電壓探頭，3.9 pF 電容負載，1 GHz 、500 MHz 或 250 MHz 模擬帶寬
2.頻譜分析儀
頻率范圍
標配：9 kHz - 示波器帶寬
選配：9 kHz - 3 GHz
超高捕獲帶寬，最高 3 GHz
3.任意函數發生器（選配）
13 種預先定義的波形類型
50 MHz 波形生成功能
128 k 任意波形發生器記錄長度
250 MS/s 任意波形發生器采樣率
4.邏輯分析儀（選配）
16 條數字通道
所有通道上 10 M 記錄長度
121.2 ps 定時分辨率
5.協議分析儀（選配）
支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音頻標準等串行總線
數字電壓表/頻率計數器（產品注冊后免費提供）
4 位 AC RMS、DC 和 AC+DC RMS 電壓測量
5 位頻率測量
1 – 示波器
MDO3012 MDO3014 MDO3022 MDO3024 MDO3032 MDO3034 MDO3052 MDO3054 MDO3102 MDO3104
模擬通道 2 4 2 4 2 4 2 4 2 4
模擬通道帶寬 100 MHz 100 MHz 200 MHz 200 MHz 350 MHz 350 MHz 500 MHz 500 MHz 1 GHz 1 GHz
上升時間（典型計算值）
（10 mV/格設置，50 Ω 輸入終端） 4 ns 4 ns 2 ns 2 ns 1.14 ns 1.14 ns 800 ps 800 ps 400 ps 400 ps
采樣率（1 個通道） 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
采樣率（2 個通道） 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
采樣率（4 個通道） - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s
記錄長度（1 個通道） 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M
記錄長度（2 個通道） 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M
記錄長度（4 個通道） - 10 M - 10 M - 10 M - 10 M - 10 M
帶有 MDO3MSO 選件的數字通道 16 16 16 16 16 16 16 16 16 16
帶有 MDO3AFG 選件的任意函數發生器輸出 1 1 1 1 1 1 1 1 1 1
頻譜分析儀通道 1 1 1 1 1 1 1 1 1 1
頻譜分析儀的標準頻率范圍 9 kHz - 100 MHz 9 kHz - 100 MHz 9 kHz - 200 MHz 9 kHz - 200 MHz 9 kHz - 350 MHz 9 kHz - 350 MHz 9 kHz - 500 MHz 9 kHz - 500 MHz 9 kHz - 1 GHz 9 kHz - 1 GHz
帶有 MDO3SA 選件的頻譜分析儀的可選頻率范圍 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz
垂直系統、模擬通道
硬件帶寬限制
≥350 MHz 型號20 MHz 或 250 MHz100 MHz 和 200 MHz 型號20 MHz
輸入耦合交流、直流
輸入阻抗1 MΩ ±1%、50 Ω ±1%、75 Ω ±1%；75 Ω 不適用于 1 GHz 型號
輸入靈敏度范圍
1 MΩ1 mV/格至 10 V/格50 Ω、75 Ω1 mV/格至 1 V/格
垂直分辨率8 位（高分辨率時為 11 位）
最大輸入電壓
1 MΩ300 VRMS CAT II，峰值 ≤ ±425 V50 Ω、75 Ω5 VRMS，峰值 ≤ ±20 V
直流增益精度5 mV/格及以上是 ±1.5%，高于 30 °C 時按 0.10%/°C 降額
2 mV/格是 ±2.0%，高于 30 °C 時按 0.10%/°C 降額
1 mV/格是 ±2.5%，高于 30 °C 時按 0.10%/°C 降額
可變增益是 ±3.0%，高于 30 °C 時按 0.10%/°C 降額
通道間隔離（典型值）任何兩個通道相同垂直標度 ≥100:1（≤100 MHz），≥30:1（>100 MHz 至額定帶寬）
隨機噪聲（典型值）
垂直刻度設置 50 Ω，RMS
MDO310x MDO305x MDO303x MDO302x MDO301x
1 mV/div 0.179 mV 0.178 mV 0.169 mV 0.178 mV 0.161 mV
100 mV/div 2.4 mV 2.05 mV 1.97 mV 1.93 mV 1.87 mV
1 V/div 24.67 mV 20.96 mV 20.01 mV 19.39 mV 18.55 mV
偏置范圍
伏/格設置 偏置范圍
1 M Ω 輸入 50 Ω、75 Ω 輸入
1 mV/格至 50mV/格 ±1 V ±1 V
50.5 mV/格至 99.5 mV/格 ±0.5 V ±0.5 V
100 mV/格至 500 mV/格 ±10 V ±10 V
505 mV/格至 995 mV/格 ±5 V ±5 V
1 V/格至 10 V/格 ±100 V ±5 V
水平系統、模擬通道
時基范圍
1 GHz 型號400 ps/格至 1000 s/格≤ 500 MHz 型號1 ns/格至 1000 s/格
最高采樣率時的最大持續時間（全/半通道）
1 GHz 型號4/2 ms≤ 500 MHz 型號4/4 ms
時基延遲時間范圍-10 格至 5000 s
通道間時滯范圍±125 ns
時基精度±10 ppm，在任何 ≥1 ms 間隔上
觸發系統
觸發模式自動、正常和單次
觸發耦合直流、交流、高頻抑制（衰減 >50 kHz）、低頻抑制（衰減<50 kHz）、噪聲抑制（降低靈敏度）
觸發釋抑范圍20 ns 至 8 s
觸發靈敏度（典型值）邊沿型，直流耦合
觸發源 靈敏度
任意模擬輸入通道 適用于 1 mV/格至 4.98 mV/格；從直流至 50 MHz 時為 0.75 格，額定帶寬時升高至 1.3 格
適用于 ≥ 5 mV/格；從直流至 50 MHz 時為 0.40 格，額定帶寬時升高至 1 格
輔助輸入（外部觸發）；僅適用于雙通道儀器 從直流至 50 MHz 時為 200 mV，200 MHz 帶寬時升高至 500 mV
工頻 固定
觸發電平范圍
任意輸入通道從屏幕中央 ±8，如果選擇了垂直低頻抑制觸發耦合，則為 0V ±8 格輔助輸入（外部觸發）±8 V工頻工頻觸發電平固定為約 50% 的工頻電壓。
觸發頻率讀數提供可觸發事件的 6 位頻率讀數。
觸發類型
邊沿任何通道上正斜率、負斜率或任一斜率。耦合包括直流、交流、高頻抑制、低頻抑制和噪聲抑制。序列（B 觸發）觸發延遲時間長度：8 ns 至 8 s?；蛘哂|發延遲事件個數：1 至 4000000 個事件。當選擇“任一”邊沿時不可用。脈沖寬度在正脈沖寬度或負脈沖寬度>、<、=、≠ 或處于指定時間周期范圍以內/以外時觸發。超時在事件保持高、低或任一狀態指定時間周期(4 ns ~ 8 s)時觸發。欠幅脈沖當一個脈沖跨過一個門限但在再次跨過第一個門限前未能跨過第二個門限時觸發。邏輯當通道的任何邏輯模式變?yōu)榧倩虮３终孢_(dá)到指定時間周期時觸發。任何輸入均可用作時鐘來尋找時鐘邊沿上的模式。為所有輸入通道指定的模式（AND、OR、NAND、NOR）定義為高、低或無關。建立時間與保持時間在任何模擬和數字輸入通道上存在的時鐘與數字之間建立時間與保持時間出現違例時觸發。
建立時間和保持時間觸發類型 說明
建立時間范圍 -0.5 ns 至 1.024 ms
保持時間范圍 1.0 ns 至 1.024 ms
建立+保持的時間范圍 0.5 ns 至 2.048 ms上升/下降時間在脈沖邊沿變化速率快于或慢于指定速率時觸發。斜率可為正、負或任一，時間范圍是 4.0 ns 至 8 s 。視頻在 NTSC、PAL 和 SECAM 視頻信號上的所有行（奇偶）或所有場上觸發。
在 480p/60、576p/50、720p/30、720p/50、720p/60、875i/60、1080i/50、1080i/60、1080p/24、1080p/24sF、1080p/25、1080p/30、1080p/50、1080p/60
以及定制的雙電平和三電平同步視頻標準上觸發。
并行 (在安裝選項MDO3MSO時提供)在并行總線數據值上觸發。并行總線的大小可為 1 至 20 位（來自數字和模擬通道）。支持二進制和十六進制基數。
采集系統
采集模式
取樣采集取樣的值。峰值檢測所有掃描速度的取樣毛刺窄至 1.5 ns（1 GHz 型號）、2.0 ns（500 MHz 型號）、3.0 ns（350 MHz 型號）、5.0 ns（200 MHz 型號）、7.0 ns（100 MHz 型號）。平均平均包含 2~512 個波形。包絡最小-最大值包絡反映多個采集上的峰值檢測數據。 包絡的可選波形個數為 1 至 2000；無窮大。高分辨率實時矩形平均可降低隨機噪聲，提高垂直分辨率。滾動在屏幕上從右向左滾動波形，掃描速度低于或等于 40 ms/格。FastAcq®FastAcq 優化儀器用于分析動態信號和捕獲偶發事件，1 GHz 型號的捕獲率 >280,000 wfms/，100 MHz – 500 MHz 型號的捕獲率 >235,000 wfms/s。
波形測量
光標波形和屏幕
自動測量（時域）30 項，其中任何時間可在屏幕上最多顯示 4 項。 測量包括： 周期、頻率、延遲、上升時間、下降時間、正占空比、負占空比、正脈寬、負脈寬、突發寬度、相位、正過沖、負過沖、總過沖、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脈沖個數、負脈沖個數、上升沿個數、下降沿個數、面積和周期面積。
自動測量（頻域）3 項，其中任何時間可在屏幕上顯示一項。測量包括：通道功率、鄰信道功率比 (ACPR) 和占用帶寬 (OBW)
測量統計平均值、最小值、最大值、標準偏差。
參考電平用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。
選通在采集中隔離出特定的事件，并進行測量，使用屏幕或波形光標。
波形直方圖波形直方圖提供一組數據值，表示在顯示屏上用戶定義區域范圍內總命中數。 波形直方圖既是命中分布的直觀圖示，又是可以測量值的數字?jǐn)?shù)組。
源通道 1、通道 2、通道 3、通道 4、參考 1、參考 2、參考 3、參考 4、數學類型垂直、水平。
波形直方圖測量12 項，其中任何時間可在屏幕上最多顯示 4 項。 波形個數、框內命中數、峰值命中數、中值、最大值、最小值、峰峰值、平均值、標準偏差、Sigma 1、Sigma 2、Sigma 3。
波形數學
算數波形的加、減、乘、除。
數學函數積分、微分、FFT。
FFT頻譜量級。 將 FFT 垂直標度設置為線性 RMS 或 dBV RMS，將 FFT 窗口設置為矩形、Hamming、Hanning 或 Blackman-Harris。
頻譜數學頻譜光跡的加和減。
高級數學定義大量的代數表達式，包括波形、參考波形、數學函數（FFT、積分、微分、對數、指數、平方根、絕對值、正弦、余弦、正切、弧度、角度）、標量、最多兩個用戶可調節的變量和參數化測量結果（周期、頻率、延遲、上升、下降、正寬度、負寬度、突發寬度、相位、正占空比、負占空比、正過沖、負過沖、總過沖、峰峰值、幅度、均方根、周期均方根、高、低、最大值、最小值、平均值、周期平均值、面積、周期面積和趨勢圖），例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)。
事件操作
事件無，在觸發發生時，或在一個定義的采樣數目完成時（1 ~ 1,000,000）
操作停止采集、將波形保存到文件、保存屏幕圖像、打印、觸發輸出脈沖、遠程接口 SRQ、電子郵件通知和可視通知
重復事件過程中重復操作（至 1,000,000，無窮大）
視頻圖片模式
源通道 1、通道 2、通道 3、通道 4
視頻標準NTSC、PAL
對比度和亮度手動和自動
字段選擇奇數、偶數、交錯
屏幕上圖片的位置可選的 X 和 Y 位置、寬度和高度調整、開始行和像素以及線到線的偏移控制。
功率測量（選配）
電源質量測量VRMS、V波峰因數、頻率、IRMS、I波峰因數、有效功率、視在功率、無效功率、功率因數、相位角。
開關損耗測量
功率損耗Ton、Toff、傳導、總損耗。能量損耗Ton、Toff、傳導、總損耗。
諧波THD-F、THD-R、RMS 測量。 諧波圖形顯示及表格顯示。 按照 IEC61000-3-2 Class A 和 MIL- STD-1399 第 300A 節進行測量。
波紋測量V波紋 和 I波紋。
調制分析+脈寬、-脈寬、周期、頻率、+占空比和 –占空比調制類型的圖形顯示。
安全作業區開關設備安全作業區測量的圖形顯示和模板測試。
dV/dt 和 dI/dt 測量轉換速率光標測量
極限/模板測試（選配）
測試源極限測試： Ch1 - Ch4 任一 或 R1 - R4 任一
模板測試： Ch1 - Ch4 任一通道
模板創建極限測試垂直公差 0 至 1 格，1 毫格增量；極限測試水平公差 0 至 500 毫格，1 毫格增量。
從最多 8 段的文本文件中加載定制模板。
模板比例鎖定到源開啟（模板隨著源通道設置的改變而自動縮放比例）
鎖定到源關閉（模板不隨著源通道設置的改變而縮放比例）
測試標準運行時間最小波形數（從 1 至 1,000,000；無窮大）
最短持續時間（從 1 秒至 48 小時；無窮大）
違規門限從 1 至 1,000,000；無窮大
測試失敗時的操作停止采集、將屏幕圖像保存到文件、將波形保存到文件、打印屏幕圖像、觸發輸出脈沖、設置遠程接口 SRQ
測試完成時的操作輔助輸出脈沖、設置遠程接口 SRQ
結果顯示測試狀態、總波形數、違規數、總測試數、失敗測試數、持續時間、每個模板段的總命中數
2 – 頻譜分析儀
捕獲帶寬MDO3012、MDO3014 型號： 100 MHz
MDO3022、MDO3024 型號： 200 MHz
MDO3032、MDO3034 型號： 350 MHz
MDO3052、MDO3054 型號： 500 MHz
MDO3102、MDO3104 型號： 1 GHz
所有型號： 3 GHz，帶有 MDO3SA 選件
頻寬MDO3012、MDO3014 型號： 9 kHz – 100 MHz
MDO3022、MDO3024 型號： 9 kHz – 200 MHz
MDO3032、MDO3034 型號： 9 kHz – 350 MHz
MDO3052、MDO3054 型號： 9 kHz – 500 MHz
MDO3102、MDO3104 型號： 9 kHz – 1 GHz
所有型號： 9 kHz – 3 GHz，帶有 MDO3SA 選件，按 1-2-5 序列調節
解析帶寬20 Hz - 150 MHz，按 1-2-3-5 序列調節
參考電平-130 dBm 至 +20 dBm，步長 5 dBm
垂直刻度1 dB/格至 20 dB/格，按 1-2-5 序列調節
垂直位置-100 格至 +100 格（以 dB 為單位顯示）
垂直單位dBm、dBmV、dBµV、dBµW、dBmA、dBµA
顯示平均噪聲電平 (DANL)
9 kHz - 50 kHz< -109 dBm/Hz（< -113 dBm/Hz 典型值）50 kHz – 5 MHz< -126 dBm/Hz（< -130 dBm/Hz 典型值）5 MHz - 2 GHz< -136 dBm/Hz（< -140 dBm/Hz 典型值）2 GHz – 3 GHz< -126 dBm/Hz（< -130 dBm/Hz 典型值）
DANL，連接 TPA-N-PRE 預放將預放設置為“自動”，將參考電平設置為 -40 dB
9 kHz - 50 kHz< -117 dBm/Hz（< -121 dBm/Hz 典型值）50 kHz – 5 MHz< -136 dBm/Hz（< -140 dBm/Hz 典型值）5 MHz - 2 GHz< -146 dBm/Hz（< -150 dBm/Hz 典型值）2 GHz – 3 GHz< -136 dBm/Hz（< -140 dBm/Hz 典型值）
雜散響應
?二階諧波失真 (>100 MHz)< -55 dBc（< -60 dBc 典型值）?三階諧波失真 (>100 MHz)< -53 dBc（< -58 dBc 典型值）?二階互調失真 (>15 MHz)< -55 dBc（< -60 dBc 典型值）?三階互調失真 (>15 MHz)< -55 dBc（< -60 dBc 典型值）
剩余響應
< -78 dBm（≤ -15 dBm 參考電平，RF 輸入端接 50 ? 負載）
2.5 GHz 時<-67 dBm1.25 GHz 時<-76 dBm
示波器通道對頻譜分析儀的串?dāng)_
≤800 MHz 輸入頻率< -60 dB，相對于參考電平（典型值）>800 MHz - 2 GHz 輸入頻率< -40 dB，相對于參考電平（典型值）
相位噪聲，1 GHz CW
10 kHz< -81 dBc/Hz，< -85 dBc/Hz（典型值）100 kHz< -97 dBc/Hz，< -101 dBc/Hz（典型值）1 MHz< -118 dBc/Hz，< -122 dBc/Hz（典型值）
電平測量不確定度參考電平 10 dBm 至 -15 dBm。 輸入電平范圍從參考電平到低于參考電平 40 dB。 技術數據不包括失配誤差。
18 °C - 28 °C< ±1.2 dBm（< ±0.6 dBm典型值）整個工作范圍< ±2.0 dBm
帶有 TPA-N-PRE 預放時的電平測量不確定度將預放設置為“自動”， 將參考電平設置為 10 dBm 至 -40dBm。 輸入電平范圍從參考電平到低于參考電平 30 dB。 技術數據不包括失配誤差。
18 °C - 28 °C< ±1.5 dBm（典型值），任一預放狀態整個工作范圍< ±2.3 dBm，任一預放狀態
頻率測量精度±（（[參考頻率誤差] x [標記頻率]） +（頻寬/750 + 2））Hz；參考頻率誤差 = 10ppm (10 Hz/MHz)
最大工作輸入電平
平均連續功率+20 dBm (0.1 W)損壞前最大直流±40 V DC損壞前最大功率（連續波）+33 dBm (2 W)損壞前最大功率（脈沖）+45 dBm (32 W)（<10 µs 脈沖寬度，<1% 占空比，參考電平 ≥ +10 dBm）
連接 TPA-N-PRE 預放時的最大工作輸入電平
平均連續功率+20 dBm (0.1 W)損壞前最大直流±20 V DC損壞前最大功率（連續波）+30 dBm (1 W)損壞前最大功率（脈沖）+45 dBm (32 W)（<10 μs脈沖寬度，<1% 占空比，參考電平≥ +10 dBm）
頻域光跡類型正常、平均、最大保持、最小保持
檢測方法+峰值、-峰值、平均值、取樣值
自動標記基于用戶可調門限和偏移值確定 1 到 11 個峰值
手動標記兩個手動標記，指明頻率、幅度、噪聲密度和相位噪聲
標記讀數絕對值或相對值
FFT 窗
FFT 窗 系數
Kaiser 2.23
Rectangular 0.89
Hamming 1.30
Hanning 1.44
Blackman-Harris 1.90
平頂 3.77
3 – 任意函數發生器
（需要 MDO3AFG 選件）
波形正弦波、方波、脈沖波、斜坡/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升、指數下降、半正矢曲線、心電圖和任意波形。
正弦波
頻率范圍0.1 Hz 到 50 MHz幅度范圍20 mVp-p 至 5 Vp-p，高阻；10 mVp-p 至 2.5 Vp-p，50 ?幅度平坦度（典型值）1 kHz 時為 ±0.5 dB（±1.5 dB，<20 mVp-p 幅度）總諧波失真（典型值）1%，50 ?
2%，幅度 < 50 mV 和頻率 > 10 MHz
3%，頻率 < 20 mV 和頻率 > 10 MHz
無雜散動態范圍 (SFDR)（典型值）-40 dBc (Vp-p ≥ 0.1 V)；-30dBc (Vp-p ≤ 0.1 V)，50 ? 負載
方波/脈沖波
頻率范圍0.1 Hz 到 25 MHz幅度范圍20 mVp-p 至 5 Vp-p，高阻；10 mVp-p 至 2.5 Vp-p，50 ?占空比10% 至 90% 或 10 ns 的最小脈沖，以較大的周期為準占空比分辨率0.1%最小脈沖寬度（典型值）10 ns上升時間/下降時間（典型值）5 ns (10% - 90%)脈沖寬度分辨率100 ps過沖（典型值）< 2%，信號步進大于 100 mV非對稱性±1% ±5 ns，50% 占空比抖動 (TIE RMS)（典型值）<500 ps
鋸齒波/三角波
頻率范圍0.1 Hz 至 500 kHz幅度范圍20 mVp-p 至 5 Vp-p，高阻；10 mVp-p 至 2.5 Vp-p，50 ?可變對稱性0% 至 100%對稱分辨率0.1%
直流
電平范圍（典型值）±2.5 V，高阻；±1.25 V，50 ?
噪聲
幅度范圍20 mVp-p 至 5 Vp-p，高阻；10 mVp-p 至 2.5 Vp-p，50 ?幅度分辨率0% 至 100%，以 1% 遞增
抽樣信號（Sinc 函數）
頻率范圍（典型值）0.1 Hz 到 2 MHz幅度范圍20 mVp-p 至 3.0 Vp-p，高阻；10 mVp-p 至 1.5 Vp-p，50 ?
高斯
頻率范圍（典型值）0.1 Hz 到 5 MHz幅度范圍20 mVp-p 至 2.5 Vp-p，高阻；10 mVp-p 至 1.25 Vp-p，50 ?
洛侖茲
頻率范圍（典型值）0.1 Hz 到 5 MHz幅度范圍20 mVp-p 至 2.4 Vp-p，高阻；10 mVp-p 至 1.2 Vp-p，50 ?
指數上升/下降
頻率范圍（典型值）0.1 Hz 到 5 MHz幅度范圍20 mVp-p 至 2.5 Vp-p，高阻；10 mVp-p 至 1.25 Vp-p，50 ?
半正矢曲線
頻率范圍（典型值）0.1 Hz 到 5 MHz幅度范圍20 mVp-p 至 2.5 Vp-p，高阻；10 mVp-p 至 1.25 Vp-p，50 ?
心電圖（典型值）
頻率范圍0.1 Hz 到 500 kHz幅度范圍20 mVp-p 至 5 Vp-p，高阻；10 mVp-p 至 2.5 Vp-p，50 ?
任意波形
存儲深度1 至 128 k幅度范圍20 mVp-p 至 5 Vp-p，高阻；10 mVp-p 至 2.5 Vp-p，50 ?重復率0.1 Hz 至 25 MHz采樣率250 MS/s
頻率精度
正弦波和斜坡130 ppm（頻率 < 10 kHz）
50 ppm（頻率 ≥ 10 kHz）
方波和脈沖波130 ppm（頻率 < 10 kHz）
50 ppm（頻率 ≥ 10 kHz）
分辨率0.1 Hz 或 4 位，以較大者為準
幅度精度±[（1.5% 的峰到峰幅度設置） +（1.5% 的直流偏置設置）+ 1 mV ]（頻率 = 1 kHz）
直流偏置
直流偏置范圍±2.5 V，高阻；±1.25 V，50 ?直流偏置分辨率1 mV，高阻；500 uV，50 ?偏置精度±[（1.5% 的絕對偏置電壓設置）+ 1 mV]；偏離 25 °C 時，每 10 °C 降額 3 mV
ArbExpress®MDO3000 與基于 PC 的波形創建和編輯軟件 ArbExpress 兼容， 在 MDO3000 示波器上捕獲波形，并將波形傳送到 ArbExpress 進行編輯。 在 ArbExpress 上創建復雜波形，并傳送到 MDO3000 的任意函數發生器用于輸出。 如需下載 ArbExpress 軟件，請訪問 www.tektronix.com/downloads。
4 – 邏輯分析儀
（需要 MDO3MSO 選件）
輸入通道16 條數字通道（D15 至 D0）
門限每組 8 條通道設置門限
門限選擇TTL、CMOS、ECL、PECL、用戶定義
用戶定義的門限范圍-15 V 至 +25 V
最大輸入電壓-20 V 至 +30 V
門限精度±[100 mV + 門限設置的 3%]
輸入動態范圍50 Vp-p（依賴門限設置）
最小電壓擺幅500 mV
輸入電阻101 kΩ
探頭負載8 pF
垂直分辨率1 位
水平系統、數字通道
（需要 MDO3MSO 選件）
最大采樣率（主控）500 MS/s（2 ns 分辨率）
最大記錄長度（主控）10 M
最大采樣率 (MagniVu)8.25 GS/s（121.2 ps 分辨率）
最大記錄長度 (MagniVu)10k 點，以觸發點為中心
最小可檢測脈沖帶寬（典型值）2 ns
通道間時滯（典型值）500 ps
最大輸入切換速率250 MHz（可以準確復制為邏輯方波的最大頻率正弦波。 需要在每個通道上使用短的接地延長線。 這是最小擺動幅度時的最大頻率。 切換速率越高，獲得的幅值就越高。）
5 – 串行協議分析儀
自動串行觸發、解碼和搜索選項，支持 I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、CAN FD（ISO 和非 ISO）、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音頻總線。
如需與串行總線支持產品有關的更詳細的信息，請參閱
串行觸發和分析應用模塊產品技術資料。
6 – 數字電壓表
源通道 1、通道 2、通道 3、通道 4
測量類型AC 有效值、DC、AC+DC 有效值（讀出電壓或電流）；頻率
分辨率ACV、DCV： 4 位
頻率： 5 位
頻率精度±（10 µHz/Hz + 1 計數）
測量速率100 次/秒；顯示器上的測量結果更新 4 次/秒
垂直設置，自動量程自動調節垂直設置，用來最大限度提高測量的動態范圍；可用于任何非觸發源
圖形化測量最小值、最大值、電流值和 5 秒滾動范圍的圖形表示
整體產品技術指標
顯示器類型9 英寸（229 毫米）彩色顯示器
顯示器分辨率800 水平 × 480 垂直像素 (WVGA)
插值Sin(x)/x
波形類型矢量、點狀、可變余暉、無限余暉
FastAcq 調色板色溫、光譜、普通、倒置
刻度完整、網格、實線、十字準線、框架、IRE 和 mV
格式Y(jié)T、XY 和同時 XY/YT
最大波形捕獲速率FastAcq 采集模式 >280,000 wfms/s，用于 1 GHz 型號
FastAcq 采集模式 >235,000 wfms/s，用于 100 MHz – 500 MHz 型號
DPO 采集模式 >50,000 wfms/s，用于所有型號
輸入/輸出端口
USB 2.0 高速主控端口支持 USB 大容量存儲設備、打印機和鍵盤。 儀器的前后各一個端口。
USB 2.0 設備端口后面板連接器允許通過 USBTMC 或 GPIB（使用 TEK-USB-488）實現示波器通信/控制，并直接打印到 PictBridge 兼容打印機上。
打印打印到網絡打印機、PictBridg 打印機、或支持電子郵件打印的打印機。 注： 本產品包含由 OpenSSL 開發的用于 OpenSSL 工具包的軟件。 (http://www.openssl.org/)
LAN 端口RJ-45 連接器，支持 10/100 Mb/s
視頻輸出端口DB-15 孔式連接器，用于將示波器顯示屏顯示到外部監視器或投影儀上。SVGA 分辨率。
輔助輸入（典型值）（僅適用于雙通道型號）
前面板 BNC 連接器輸入阻抗，1 MΩ最大輸入300 VRMS CAT III，峰值 ≤ ±425 V
探頭補償器輸出電壓和頻率前面板針腳
幅度0 至 2.5 V頻率
1 kHz
輔助輸出后面板 BNC 連接器
VOUT(Hi)： ≥2.25 V 開路，≥0.9 V 50 Ω 至接地
VOUT(Lo)： ≤0.7 V 至負載 ≤4 mA，≤0.25 V 50 Ω 至接地
可配置輸出用來在示波器觸發時提供脈沖輸出信號，提供內部任意函數發生器的觸發信號或事件輸出用于極限/模板測試。
Kensington 型鎖后面板安全槽連接標準的 Kensington 型鎖。
VESA 安裝儀器后面有標配的 (MIS-D 75) 75 mm VESA 安裝點。
LAN eXtensions for Instrumentation (LXI)
類別LXI Core 2011
版本V1.4
軟件
OpenChoice® Desktop可以使用 USB 或 LAN，在 Windows PC 與示波器之間方便快速地進行通信。 傳送和保存設置、波形、測量和屏幕圖像。 包含 Word 和 Excel 工具欄，可以把采集數據和屏幕圖像從示波器自動傳送到 Word 和 Excel，進行快速報告或詳細分析。
IVI 驅動程序為常見應用（如 LabVIEW、LabWindows/CVI、MicrosoftNET 和 MATLAB）提供標準的儀器編程接口。
e*Scope® 基于 Web 的接口允許在標準網絡瀏覽器上，通過網絡連接來控制示波器。 只需輸入示波器的 IP 地址或網絡名稱，即會向瀏覽器提供一個網頁。 可以直接從網絡瀏覽器傳送和保存設置、波形、測量結果和屏幕圖像，或?qū)κ静ㄆ髟O(shè)置進行實時控制更改。
LXI Core 2011 Web 接口只需在瀏覽器的地址欄內輸入示波器的IP地址或網絡名稱，即可通過標準網絡瀏覽器連接到示波器。 網絡界面允許通過 e*Scope 基于 Web 的遠程控制來查看儀器狀態和配置、網絡配置的狀態和修改以及儀器控件。 所有 Web 交互符合 LXI Core 2011 規范第 1.4 版。
電源
電源電壓100 至 240 V ±10%
電源頻率50 至 60 Hz（100 至 240 V）
400 Hz ±10%（115 V）
功耗最大 120 W
物理特點
外觀尺寸
高度203.2 毫米（8 英寸）寬度416.6 毫米（16.4 英寸）厚度147.4 毫米（5.8 英寸）
重量
凈重4.2 千克（9.2 英鎊）裝運8.6 千克（19 英鎊）
機架安裝配置5U
散熱間隙儀器左側和后面需要 2 英寸（51 毫米）的間隙
EMC、環境和安全
溫度
工作狀態-10 ºC 至 +55 ºC（+14 ºF 至 131 ºF）非工作狀態-40 ºC 至 +71 ºC（-40 ºF 至 160 ºF）
濕度
工作狀態最高 +40 ºC，5% 至 90% 相對濕度
+40 ºC 至 +55 ºC，5% 至 60% 相對濕度
非工作狀態最高 +40 ºC，5% 至 90% 相對濕度
+40 ºC 至 +55 ºC，5% 至 60% 相對濕度
+55 ºC 至 +71 ºC，5% 至 40% 相對濕度，非冷凝
海拔高度
工作狀態3,000 米（9,843 英尺）非工作狀態12,000 米（39,370 英尺）
法規
電磁兼容性EC 委員會指令 2004/108/EC安全性UL61010-1:2004、CAN/CSA-C22.2 No. 61010.1: 2004、低電壓指令 2006/95/EC 和 EN61010-1:2001、IEC 61010-1:2001、ANSI 61010-1-2004、ISA 82.02.01
隨機振動
非工作狀態2.46 GRMS，5 至 500 Hz，每個坐標軸 10 分鐘，3 個坐標軸（共 30 分鐘）工作狀態：0.31 GRMS，5-500 Hz，每個坐標軸 10 分鐘，3 個坐標軸（共 30 分鐘）
符合 IEC60068 2-64 和 MIL-PRF-28800 第 3 類標準
沖擊
工作狀態：50 G，半正弦，11 ms 持續時間，每個方向每個軸沖擊三次（共沖擊 18 次）
符合 IEC 60068 2-27 和 MIL-PRF-28800 第 3 類標準
噪聲排放
聲功率級32.0 dBA（符合 ISO 9296 標準）
在線交談
13590213125
郵箱
